請問我們小時候玩的那種通過改變觀察卡片的角度，卡片就能顯示出不同的圖案，卡片表面有很密的條紋凸起，這種“3D卡片”的原理是光柵嗎？具體是怎么操作能得到這樣的效果的？

答：

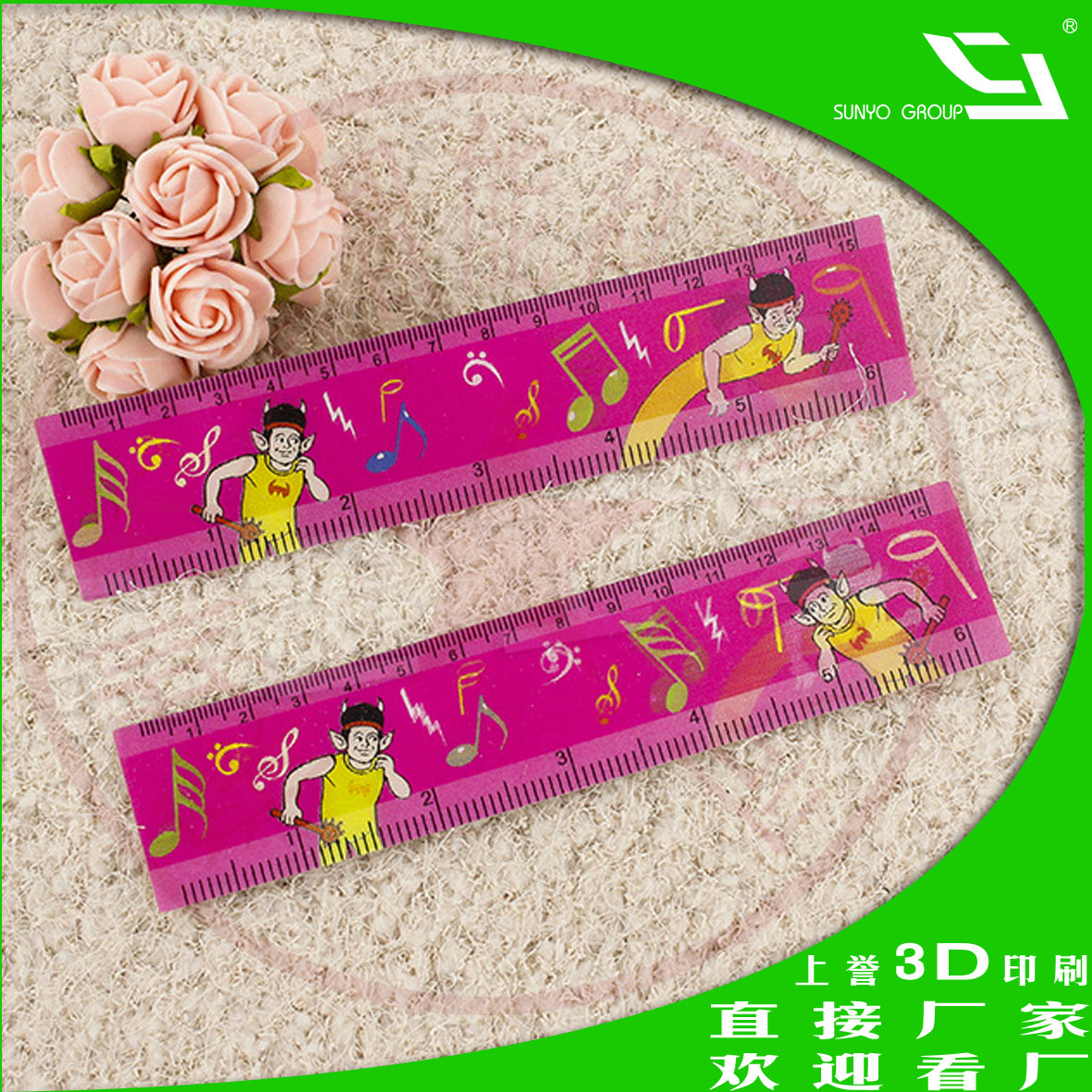

        相信很多人小時候都會見過這種不同方向看到的圖案不一樣的卡片。一般出現在卡牌、商標等很多地方。其實這個3d卡片的專業名稱叫光柵立體印刷，也叫立體印刷。

        光柵分很多種，一般指的是由大量等寬等間距的平行狹縫構成的光學器件。用來分光的光柵就是這種，一般在玻璃上刻線，刻線處不透光，光滑部分透光。而在光柵立體印刷中應用的光柵則是類似柱鏡光柵，這種印刷需要首先將不同的圖片進行拆分后進行編織（也就是交叉著排列），之后在上方周期排列的柱狀或圓盤狀凸透鏡的折射下，達到不同方向看到不同圖案的效果（如圖）。

        此外利用刻線型光柵也能有類似的效果。結合光學計算和光刻技術，在物體表面雕刻設計好的干涉條紋，能夠實現全息3D效果。在板子表面刻錄凹凸不平的干涉條紋，每毫米可達千余條。這些浮雕狀的條紋包含著光波強度與位相信息，實現了圖像信息的全部記錄。

在日光下觀察，日光被卡片的干涉條紋衍射。因衍射角與光波長有關，故而在不同的角度觀看時，有不同顏色的再現圖像。
